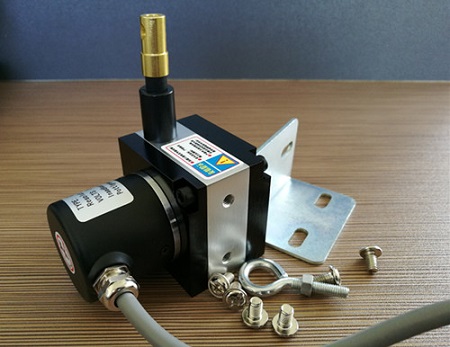

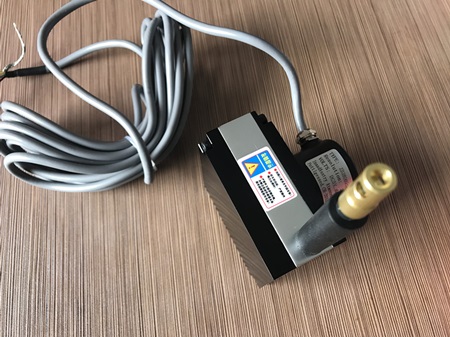

增量脈沖線性位移傳感器分辨率的計算公式需要根據編碼器輸出線性、傳感器的形式來計算，下面以拉繩式線性位移傳感器為例，先介紹一下拉繩編碼器的結構原理，它的組成由增量編碼器或絕對值編碼器、繞線輪轂、金屬外殼、鋼絲線繩、集成電路等。
增量脈沖線性位移傳感器根據測量行程長短距離來確定其分辨率，選擇行程的長短與分辨率有著很大的關系，比如1000mm增量脈沖拉線編碼器，它輸出的信號是脈沖信號，輪轂的周長為100mm，如果采用2500脈沖的光電編碼器時，用輪轂周長除以脈沖數等于0.04，也就是它的分辨率，如果采用PLC進行放大4倍頻，就是0.04除4=0.01這就是它的分辨率了，所以，在您采購增量脈沖拉線編碼器時，選擇距離是至關重要的，如果選的太長，勢必造成分辨率降低，只要滿足測量控制要求，選擇合適的產品才是重要的。
